吸水性試驗(yàn)，這種方法能讓我們更加深入地了解混凝土的防水性，這是混凝土整體耐久性的一個(gè)關(guān)鍵因素。如果混凝土暴露于惡劣環(huán)境中，特別是在氯離子和硫酸根離子的環(huán)境中時(shí)，這一點(diǎn)尤其值得關(guān)注。
在這篇文章中，我們將探討什么是吸水性試驗(yàn)及其局限性，并討論凱頓國際的KIM?混凝土防水外加劑系列產(chǎn)品如何應(yīng)對吸水性挑戰(zhàn)。
混凝土中的吸水性是指在一定時(shí)間內(nèi)混凝土吸收水分的量。吸水性試驗(yàn)測量的是當(dāng)混凝土試塊被浸沒在水中時(shí)，通過毛細(xì)孔洞滲透進(jìn)混凝土中的水量。較低的吸水率表明混凝土具有更好的防水性能，這對于暴露在潮濕和水環(huán)境中的混凝土結(jié)構(gòu)的使用壽命和可靠性至關(guān)重要。
吸水性試驗(yàn)在以下標(biāo)準(zhǔn)中有具體規(guī)定：
? BS 1881-122: 2011：混凝土測試：吸水率測試法
? ASTM C 1585：水硬水泥混凝土吸水率測量的標(biāo)準(zhǔn)測試方法
吸水性試驗(yàn)過程包括以下幾個(gè)步驟：
制樣：
制作混凝土圓柱體試樣，并在標(biāo)準(zhǔn)條件下濕養(yǎng)護(hù)28天，或根據(jù)項(xiàng)目要求指定的時(shí)間，以確保水泥水化程度和強(qiáng)度達(dá)到預(yù)期。
切片：
從養(yǎng)護(hù)好的圓柱體試樣中切割出一個(gè)2英寸（50毫米）的切片，并將其放置在控制環(huán)境中【122°F（50°C），80%濕度】三天，以穩(wěn)定其含水量。
密封和浸沒：
在切片的外表面涂上一層環(huán)氧樹脂，以防止側(cè)面和頂部吸水，然后將其密封在容器中15天以達(dá)到水分平衡，之后將其浸入水中。
測量：
隨著時(shí)間的推移，測量試樣切片由于吸水而引起的質(zhì)量變化，質(zhì)量變化越小，表明防水性更好，混凝土耐久性就越高。
盡管吸水性試驗(yàn)具有重要價(jià)值，但它也存在一定的局限性：
1 對反應(yīng)過程的忽視：
測試未能考慮到可能影響吸水率的反應(yīng)過程，如KIM?混凝土防水外加劑在混凝土內(nèi)部發(fā)生的反應(yīng)。這種外加劑能在混凝土內(nèi)部形成防水系統(tǒng)，但吸水率測試無法全面反映其對混凝土吸水率的影響。
2 假設(shè)誤差：
測試假設(shè)混凝土試樣中所有的重量增加都是由于吸水引起的。然而，實(shí)際情況可能并非如此，這種假設(shè)可能導(dǎo)致測試結(jié)果存在一定誤差。
3 時(shí)間局限性：
浸沒時(shí)間通常較短，可能無法準(zhǔn)確模擬長期環(huán)境條件下的情況。例如，某些混凝土外加劑在長期使用中可能逐漸發(fā)揮作用，但短期吸水率測試可能無法反映這種效果。
這些局限性可能導(dǎo)致結(jié)果產(chǎn)生偏差，尤其是在包含特定類型外加劑的混凝土中。

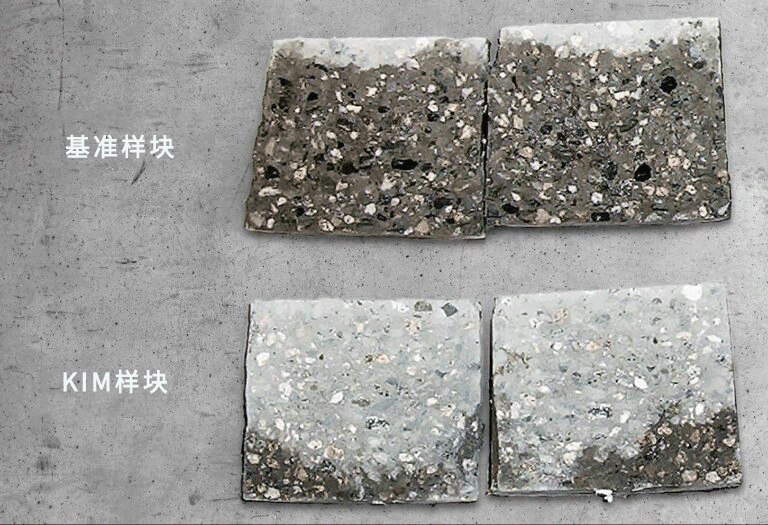

凱頓國際的KIM?混凝土防水外加劑是一種親水性結(jié)晶防水外加劑，能顯著增強(qiáng)混凝土的防水性能。當(dāng)與水接觸時(shí)，其有效成分與水和未水化的水泥顆粒發(fā)生反應(yīng)，形成不溶于水的針狀晶體，這些晶體填充混凝土內(nèi)部的毛細(xì)孔洞和細(xì)微裂縫，有效阻止水分滲入。
在吸水率測試中，摻入KIM?混凝土防水外加劑的混凝土，在初期其獨(dú)特性能可能不會(huì)完全顯現(xiàn)出來，尤其是在早期養(yǎng)護(hù)階段。然而，隨著混凝土繼續(xù)養(yǎng)護(hù)并變得更加飽和，這些晶體結(jié)構(gòu)逐漸成熟并變得堅(jiān)固，從而隨著時(shí)間的推移提高混凝土的防水性能。
為了準(zhǔn)確捕捉這種漸進(jìn)性的提升效果，建議在后期（如56天或90天）進(jìn)行吸水性試驗(yàn)，而不是常規(guī)的28天。在測試前進(jìn)行更長時(shí)間的養(yǎng)護(hù)可以更準(zhǔn)確地反映混凝土的防水性能。
通過了解吸水性試驗(yàn)的細(xì)微差別，并使用像KIM?這樣的創(chuàng)新解決方案，可以顯著提高對混凝土耐久性的評估準(zhǔn)確性。
其他試驗(yàn)，如透水性試驗(yàn)和快速氯離子滲透性測試，能夠提供更多視角，可以更全面的了解混凝土對水和其它化學(xué)物質(zhì)侵蝕的抵抗能力。
上一篇: 微裂縫 | 影響混凝土耐久性的潛在因素
